    CCM3310S-LP芯片

    CCM3310S-LP芯片采用32位CPU安全内核CRV0进行设计,具有低功耗、高性能、多功能及高安全性等特点。可广泛应用于物联网、版权保护、智能表计、智能家电等领域。典型工作频率30MHz。

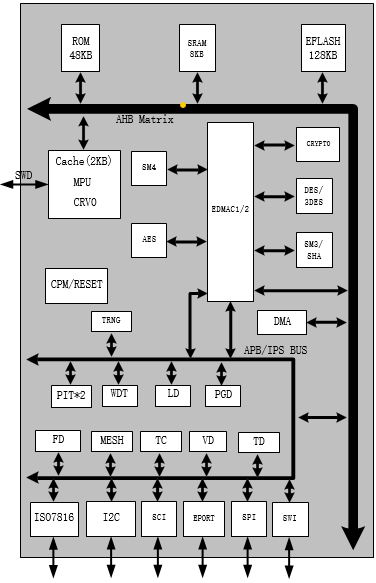

    CCM3310S-LP芯片框图



    封装形式

    引脚封装类型及引脚分配(单位:mm)

    DFN8(2.5*2.5)


    SOP8(4.9*6.0)


    SPI(复用)

    1

    0

    I2C(复用)

    1

    1

    SCI(复用)

    1

    0

    ISO7816(复用)

    1

    1

    SWI(复用)

    1

    1

    EPORT(复用)

    6

    3

    功能特点

    • CPU特性

      ●  32 位 load/store 结构

      ●  32/16 位可变指令长度

      ●  16 个 32 位通用寄存器

      ●  高效率 2 级执行流水线

      ●  大部分指令是单周期执行

      ●  支持字节/半字/字访问

      ●  内嵌中断控制器,支持嵌套中断和低功耗模式唤醒

      ●  32 位 x 32 位硬件整数乘法单元(4 周期)

      ●  整数除法指令(至多 32 周期)

      ●  AMBA AHB-Lite 总线

      ●  片上仿真支持(CJTAG)

      ●  4个硬件断点

      ●  物理内存保护单元(PMP)

      ●  全静态设计以减少功耗


    • 片上存储资源

      ●  48KB 内部只读存储器(ROM)

      ●  8KB 内部静态随机存取存储器(SRAM)

      ●  128KB 内部 FLASH


    • 内部模块

      ●  DMA/EDMA

      ●  2个定时器(PIT32bit)

      ●  看门狗(WDT)

      ●  计时器(TC)

      ●  嵌套矢量中断控制器(NVIC)


    • 安全特性1

      ●  公钥算法引擎

           - 1024bit RSA

           - 2048bit RSA

           - 256bit SM2

      ●  对称算法引擎

           - DES/3DES支持ECB/CBC/CFB/OFB/CTR模式

           - AES支持ECB/CBC/CFB/OFB/CTR模式

           - SM4支持ECB/CBC/CFB/OFB模式

      ●  摘要算法引擎

           - SM3

           - SHA-0/SHA-1/ SHA-224/SHA-256

      ●  CRC

           - 支持CRC32/ CRC16/ CRC8

           - 支持DMA支持DMAC、EDMAC、SPI 交互


    • 安全特性2

      ●  真随机数发生器,符合FIPS 140-2标准和国家商密标准

      ●  安全检测与防护单元

          - 电压异常检测单元

          - 光照异常检测单元

          - 电源毛刺检测单元

          - 支持金属屏蔽保护

          - 温度异常检测单元

          - 频率异常检测单元

          - 支持时钟和复位脉冲过滤

          - 安全优化布线


    • 其他特性

      ●  每一颗产品具有唯一序列号。

      ●  电源电压1.62V~5.5V

      ●  功耗

          - 典型功耗:2.69mA@30Hz

          - 低功耗模式:35uA@30Hz

          - 休眠模式:0.27uA@Hz

      ●  ESD

          - 人体模型(HBM)    :6KV

          - 带电器件模型(CDM) :500V

          - 闩锁效应(LATCH UP):200mA

      ●  支持内部上电复位和外部复位


    • 产品资质

      ●  商用密码产品认证安全芯片二级

      ●  中国网络安全审查技术与认证中心EAL


    典型应用

    ●  可穿戴设备

    ●  物联网

    ●  版权保护

    ●  智能表计

    ●  智能家电


    技术支持

    ●  完整的开发环境

    ●  丰富的驱动库

    ●  完善的应用解决方案
